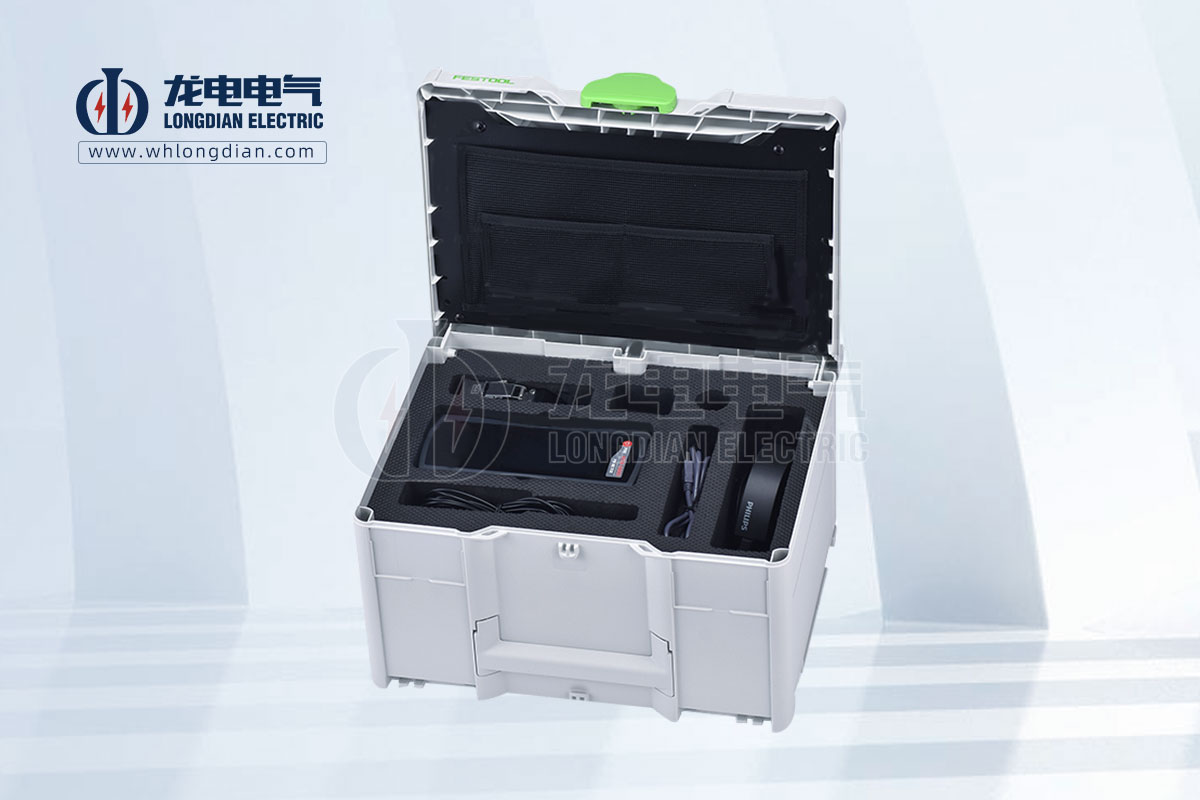

局部放電測試儀是用于檢測高壓電力設備絕緣中局部放電現象的儀器。局部放電是絕緣材料中局部缺陷（如氣隙、空腔等）在電場作用下產生的電擊穿現象。局部放電會對絕緣材料造成損害，降低其壽命，甚至導致電力設備故障。

局部放電測試儀通過測量局部放電脈沖的幅值、波形等參數來判斷絕緣材料的狀況。局部放電測試儀的工作原理如下：

◆ 施加高壓: 向被測設備施加高壓電。

◆ 耦合信號: 將被測設備產生的局部放電脈沖耦合到局部放電測試儀的檢測電路中。

◆ 放大濾波: 對耦合進來的局部放電脈沖進行放大和濾波。

◆ 參數測量: 測量局部放電脈沖的幅值、波形、相位、數量等參數。

◆ 結果分析: 對測量結果進行分析，判斷絕緣的狀況。

根據耦合信號的方式，局部放電測試儀可分為以下幾類：

◆ 電磁法: 利用電磁場感應原理耦合局部放電信號。電磁法適用于檢測大容量電力設備的局部放電。

◆ 超聲法: 利用超聲波傳播原理耦合局部放電信號。超聲法適用于檢測封閉式電力設備的局部放電。

◆ 脈沖電流法: 利用高壓脈沖電流激發局部放電，并測量產生的局部放電脈沖。脈沖電流法適用于檢測電纜、套管等線性電力設備的局部放電。

具體到每個步驟，以下是一些細節：

施加高壓——施加給被測設備的高壓應根據被測設備的額定電壓和測試標準確定。通常情況下，測試電壓應略高于設備的額定電壓。

耦合信號——耦合信號的方式有多種，如電磁耦合、電容耦合、互感耦合等。具體選擇哪種方式應根據被測設備的類型和結構確定。

放大濾波——局部放電脈沖的幅度通常很小，需要進行放大。此外，局部放電脈沖中還含有來自其他干擾源的噪聲，需要進行濾波。

參數測量——局部放電脈沖的幅值、波形、相位、數量等參數可以通過示波器、波形分析儀等儀器進行測量。

結果分析——局部放電測試結果的分析是一個比較復雜的過程，需要根據被測設備的類型、測試條件等因素進行綜合判斷。

以下是一些常見的局部放電類型及其對應的波形特征：

◆ 尖脈沖: 表示氣隙放電。

◆ 負脈沖: 表示空腔放電。

◆ 多峰脈沖: 表示污穢放電。

◆ 尾跡: 表示表面放電。
